概述
轉子粉體給料系統是在消化吸收國外先進的粉體給料技術的基礎上，開發的應用于粉體給料的連續計量設備。

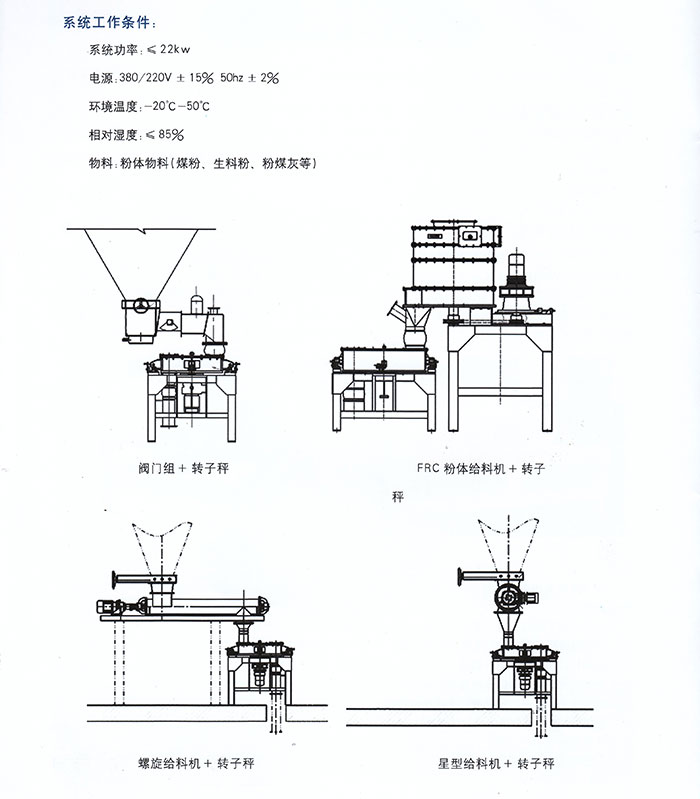

轉子粉體給料系統組成：
螺旋閘板閥
預給料機（FRC粉體給料機、星型給料機、螺旋給料機、閥門組）
轉子秤
軟連接
控制系統等組成。
轉子秤結構與原理：
轉子秤采用天平結構來稱量物料重量，由電機、葉輪轉子及圓盤組成的天平體，進出口均用軟連接，不影響天平體受力轉動，在設計制作時保證天平體兩側平衡。在粉體供給過程中，由于葉輪旋轉，使物料在進料口至出料口的半圓周內均勻流動，荷重傳感器就能夠精確感受半周圓上粉體的重量，重量信號和葉輪轉速信號在微機內進行計算后得到了流量信號，與設定值比較后將控制量傳遞到變頻調速電機（包括預給料機變頻調速電機），調節轉子秤和預給料機轉速即可調節粉體流量。
特點：
粉體喂料系統采用多層式密封結構，保證粉體連續輸送，喂料均勻穩定，不結拱、噴流、堵塞等喂料精度高。
由于采用了柔性密封，解決了噴流、磨損及溫度變化等所產生的問題。
轉子秤采用天平結構，天平體兩側平衡，傳感器只檢測精體重量。
進出料口和支點在同一軸線上，物料沖擊對天平平衡不產生影響。
受控性能好，流量調節范圍廣，計量精度高。
結構簡單、緊湊、全密封、安裝維護方便。
采用Plc+hmi控制系統，功能強大
計量誤差：≤±0.5%
控制精度：≤±0.1%
喂料能力：3～100m3／h
生產能力：
型號 | 生產能力( m3／h) |
FZC-1 | 10 |
FZC-2 | 30 |
FZC-3 | 60 |
FZC-4 | 100 |
